我司自制的鋼件沖焊橋殼總成加工方式主要是由焊接和機加兩種加工工藝而完成，而焊接加工工序中以軸管環焊為關鍵工序，環焊縫的質量好壞直接影響到后橋殼總成的使用壽命。導致環焊縫斷裂的原因有以下幾點;
    1.環焊縫坡口處清潔度差，存在油污、銹蝕等雜物，點焊軸管與橋皮時，圓周間隙大小不一致，同軸度差。
    2.焊縫有氣孔，點焊坡口時，未清理點焊時殘留的飛濺物。
    3.焊槍未對中，焊槍靠近了橋皮側或軸管側，導致焊縫未熔合。
    4.點焊根部間隙過小，引起根部未熔合。
    5.軸管與橋殼體材質不一致，環焊前的預熱不均勻，導致焊縫裂紋產生。
    6.焊接工藝參數（電弧電壓、焊接電流、焊接速度、焊絲干伸長度、保護氣的流量）設置不合理及焊劑材質選用不當，導致焊縫缺陷。下圖為環焊縫的截面正確示意圖：
    7.對焊縫質量未進行定期破檢或探傷檢測。

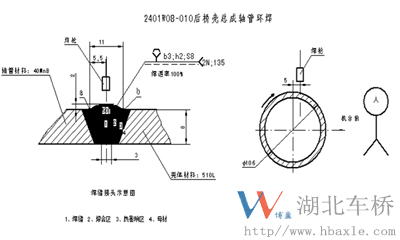

焊縫截面示意圖

    只要采取有效措施控制好以上幾個問題點，就能軸管環焊縫的熔透率達到100％。
