汽車前軸作為汽車的重要承載零部件之一，是連接車身和懸架的重要部件，用于車架與懸架之間傳遞鉛垂力、橫向力和縱向力，同時前軸還需承受有懸架傳遞而來的制動力和側滑力，對其剛度個強度、抗沖擊疲勞可靠性等方面都有很高的要求，因此，對汽車前軸進行結構強度分析也就顯得十分重要。本文通過對前軸進行結構靜力分析，可以對其進行強度、剛度的分析和校核。
有限元分析：
前軸模型采用10節點四面點單元，與轉向節采用固定連接（見圖1中蘭色標記），朝-YC方向沿兩托板垂直各施加力（為額定載荷的2.5倍見圖1中紅色箭頭）。

圖1 有限元模型

一、結果分析

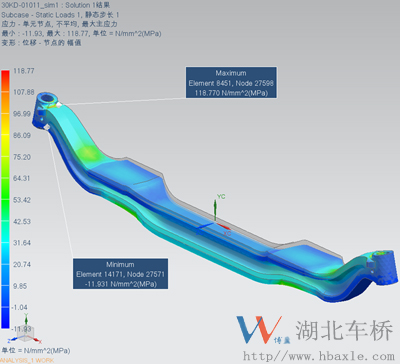

由上圖可知：當朝-YC方向沿兩托板垂直各施加力時，工件最大主應力：118.77N/mm^2（MPa）；遠遠小于屈服強度: 355N/mm^2（MPa），工件不會產生變形，滿足力學設計要求。
